Fusion 360 – Les esquisses
Les esquisses sont importantes, car c’est la basse de ce type de logiciel, on travaille sur un dessin 2D avant de lui donner un volume (3d) avec les différents outils disponibles.
Pour créer une nouvelle esquisse, cliquer sur l’icône en haut à gauche dans la zone solide.
Fusion va vous demander sur quel type de plan vous allez travailler (XY, XZ ou YZ). La nouvelle esquisse peut être créée aussi sur la surface plane d’un objet.
Il est impossible de créer une esquisse sur la surface de corps d’un cylindre par exemple, car celui-ci n’est pas plat.
1 – CRÉER : c’est à l’aide des outils (Ligne, Rectangle, cercle, Arc, etc.) de ce panneau que vous créez votre objet 2D.
2 -MODIFIER : les outils contenus dans ce panneau et le menu associé permettent de modifier les formes créés (Congé, Chanfrein, Décalage, Ajuster etc.).

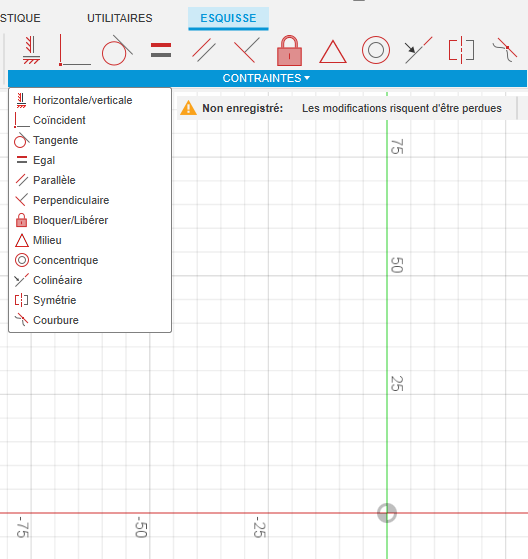

3 – CONTRAINTES : vous permettent de contraindre les esquisses en contrôlant la position relative de la géométrie d’esquisse dans Fusion.
Vous pouvez utiliser les commandes suivantes pour contraindre des esquisses :

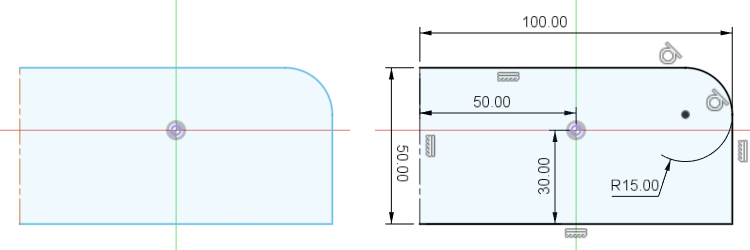

Lorsque la géométrie d’esquisse est entièrement contrainte, elle passe de sa couleur initiale au noir.

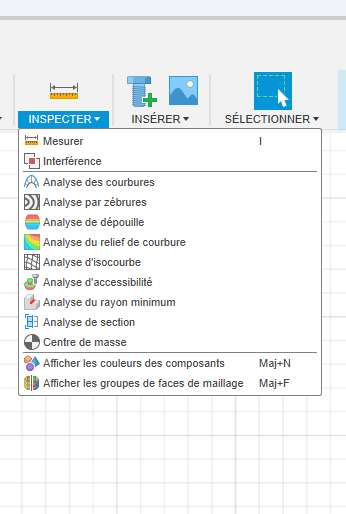

4 – INSPECTER : Dans cette section, vous pourrez contrôler les objets que vous avez créé en les mensurant par exemple.
5 – INSÉRER : cette section vous permet d'insérer des objets externes comme par exemple des images SVG.
6 – SÉLECTIONNER, permet de gérer le type de sélection
7 – Permet de quitter l’esquisses.
Nous verrons l'utilisation des esquisses dans les prochains Tutoriels.
